Valve PN40 1

Valve PN40 1" w/control panel

Go to the full master item: Kuglični ležajevi PN40 sa daljinskom elektro-komandom

CODE 17.240.04

Valve PN40 1

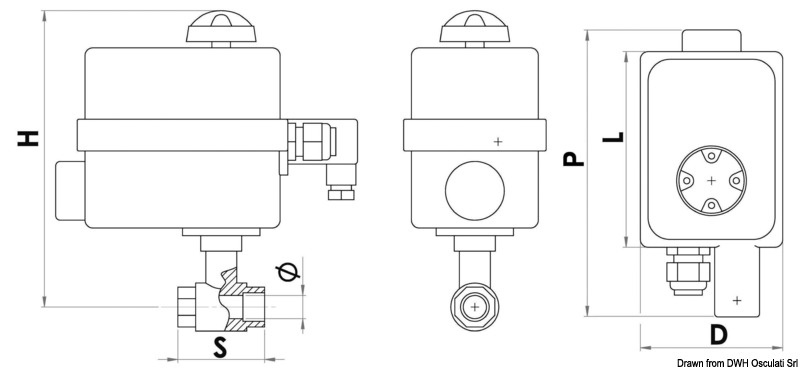

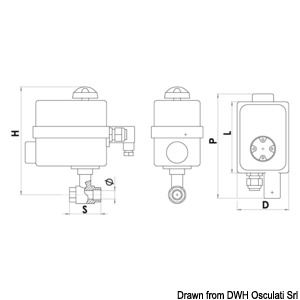

Varijanta Ventil kompletan sa komandnom pločom Navoj 1" V 24 Ø mm 25
S mm 75 P mm 125 H mm 171 L mm 100
d mm 62 Potrošnja W 4 Stupanj zaštite IP42 Komandna ploča mm 75x60
Varijanta Ventil kompletan sa komandnom pločom
Navoj 1"
V 24
Ø mm 25
S mm 75
P mm 125
H mm 171
L mm 100
d mm 62
Potrošnja W 4
Stupanj zaštite IP42
Komandna ploča mm 75x60

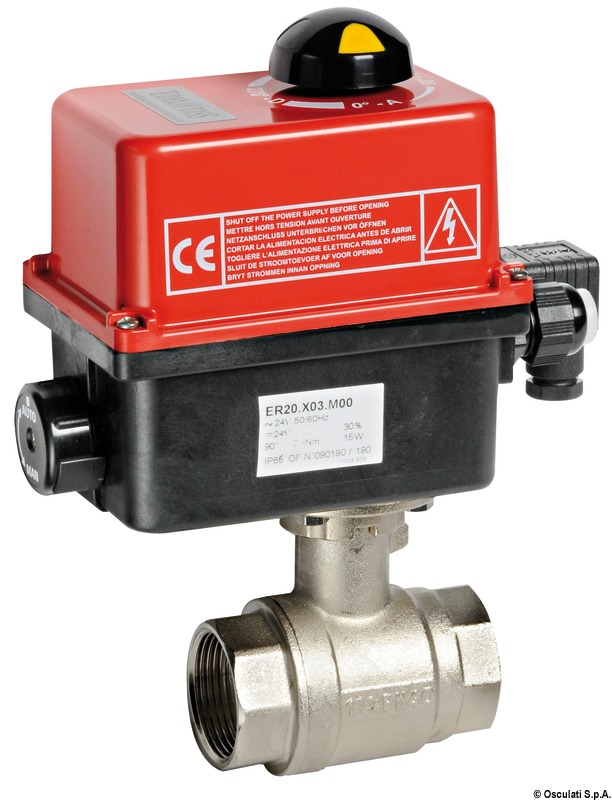

Izrađeni od niklovanog mesinga, sa ukupnim prolazom sa servo elektormotorom. Vrijeme okretanja 14 sekundi. Ručna komanda za hitnu upotrebu u skladu sa ISO228. Kompletni sa daljinskom komadnom pločom ON-OFF i sigurnosnim osiguračem, može upravljati sa 10 ventila istovremeno.
UM: PZ
Weight: 1,31 kg

Master items

Artikal Varijanta Navoj V Ø mm S mm P mm H mm L mm d mm Potrošnja W Stupanj zaštite Komandna ploča mm
Valve PN40 1/2
17.240.02
Ventil kompletan sa komandnom pločom 1/2" 24 15 56 125 162 100 62 4 IP42 75x60
Valve PN40 3/4
17.240.03
Ventil kompletan sa komandnom pločom 3/4" 24 20 66 125 165 100 62 4 IP42 75x60
Valve PN40 1
17.240.04
Ventil kompletan sa komandnom pločom 1" 24 25 75 125 171 100 62 4 IP42 75x60
Valve PN40 1
17.240.05
Ventil kompletan sa komandnom pločom 1" 1/4 24 32 85 195 181 137 92 15 IP65 75x60
Valve PN40 1
17.240.06
Ventil kompletan sa komandnom pločom 1" 1/2 24 39 97 195 187 137 92 15 IP65 75x60
Valve PN40 2
17.240.07
Ventil kompletan sa komandnom pločom 2" 24 48 109 195 195 137 92 15 IP65 75x60
Valve PN40 1/2
17.241.02
Samo ventil 1/2" 24 15 56 125 162 100 62 4 IP42 75x60
Valve PN40 3/4
17.241.03
Samo ventil 3/4" 24 20 66 125 165 100 62 4 IP42 75x60
Valve PN40 1
17.241.04
Samo ventil 1" 24 25 75 125 171 100 62 4 IP42 75x60
Valve PN40 1
17.241.05
Samo ventil 1" 1/4 24 32 85 195 181 137 92 15 IP65 75x60
Valve PN40 1
17.241.06
Samo ventil 1" 1/2 24 39 97 195 187 137 92 15 IP65 75x60
Valve PN40 2
17.241.07
Samo ventil 2" 24 48 109 195 195 137 92 15 IP65 75x60

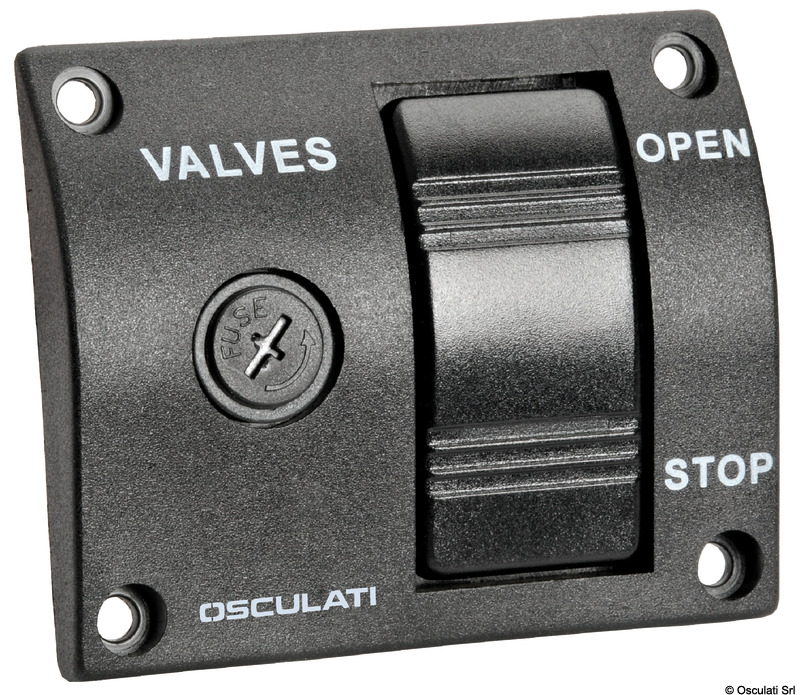

Remote control panel for valves
17.242.00
Samo komandna ploča 1" 24 15 109 125 162 100 62 15 IP65 75x60
